Sıvı Seviye Kontrol Şamandıraları
Her türlü sıvı kazan ve depolarında sıvı belirli bir seviyeye düştüğünde veya yükseldiğinde ikaz alabilmek için kullanılmaktadır. Tanklardaki seviyenin otomatik olarak belirli bir seviyede tutulması için iki noktaya konularak sıvı alt ve üst seviyenin arasında tutulabilir. Ayrıca ihtiyaç duyduğunuz sisteme göre 3, 4, 5 veya 6 farklı noktaya kuru kontak konularak farklı mesafelerdeki değerleri ölçebilir veya ikaz alabiliriz. Bu seviyeleri pano, panel, PLC veya otomasyon sistemine bağlayarak farklı sistem kombinasyonları kurulabilir. Teknik detaylar ve uygun model seçenekleri için telefonla irtibata geçebilirsiniz.
Dalgıç pompa şamandırası, dalgıç pompaların su seviyesine bağlı olarak otomatik şekilde çalışmasını ve durmasını sağlayan sıvı seviye kontrol elemanıdır. Su depoları, kuyular, tanklar ve tahliye sistemlerinde pompanın kontrol edilmesi için kullanılabilir. Şamandıra, sıvı seviyesindeki değişime göre elektrik devresini açarak veya kapatarak pompanın otomatik start-stop çalışmasına yardımcı olur.
Fiyatı: Özel imalat lütfen teklif alınız.
Özellikler ve Kullanım Alanları
| Özellikler | Değerler |
|---|---|
| Gövde Yapısı | Paslanmaz |
| Şamandırası | Poliüretan & Krom |
| Boyu | 15cm den 400cm ye |
| Çalışma Değeri | Kuru Kontak |
| Çal. Sıcaklığı | 0 - 80ºC |
| Tanka Bağlantı | 1¼", Flanş, Özel Ölçü |
| Elk. Bağlantısı | 6x0,50mm² Kablo (50cm) |
| Çal. Voltajı | 12 V & 24V |
| Kontak Sayısı | 5 adet / En fazla |
| Kullanım Alanları |
|---|
| Jeneratör yakıt tankları |
| İçme suyu depolarında |
| Soğutma suyu tanklarında |
| Sıvı sabun kazanlarında |
| Sebil depolarında |
| Tekne Su tanklarında |
| Gemi, Tanker Kazanlarında |
| Sıvı yağ kazanlarında |
| Sintine suları, tanklarında |

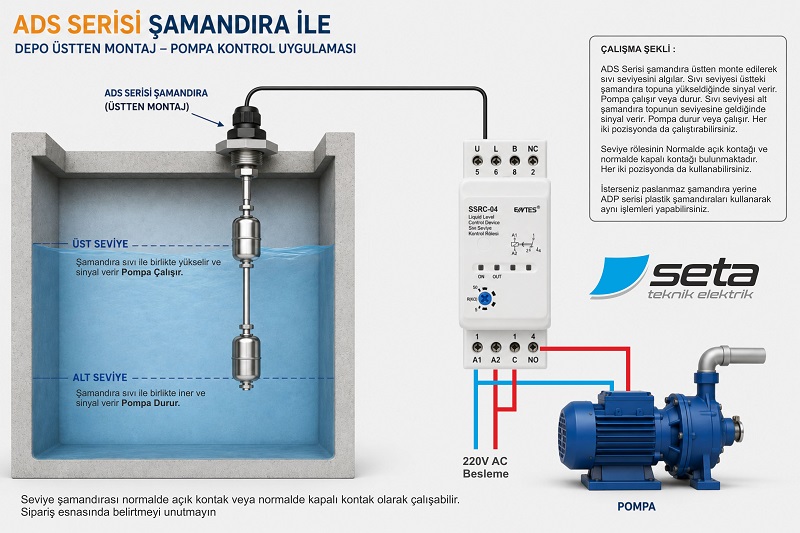

Dalgıç Pompa Şamandırası Bağlantı şekli
Seviye Kontrol Şamandıra Çeşitleri
İmalat Örnekleri
Normalde Açık Kontak
Normalde Kapalı Kontak
Sıvının seviyesi yükseldiğinde ve düştüğünde pompayı start - stop etmek için kullanılan bu model, ister yukarıda çalıştır, ister aşağıda çalıştır sisteminize uygun olarak tankı otomatik doldurup boşaltabilirsiniz.
Bir şamandıra üzerinde 5 adet kontağı aynı anda bağlayabilir, alt alarm, üst alarm veya farklı kombinasyonlar için kalibre edilebilmektedir.
Dalgıç Pompa Şamandırası Nasıl Çalışır?
Dalgıç pompa şamandırası, sıvı seviyesinin yükselmesi veya düşmesine bağlı olarak elektrik devresini kontrol eder. Şamandıra suyun üzerinde hareket ederken içerisindeki anahtar mekanizması belirli bir seviyede devreyi açar veya kapatır. Bu sayede dalgıç pompanın otomatik olarak çalışması veya durması sağlanabilir.
Su tahliye sistemlerinde su seviyesi yükseldiğinde pompanın çalışması, belirlenen alt seviyeye ulaşıldığında ise pompanın durması için kullanılabilir. Su depolarında ise uygulamaya göre pompanın belirli bir seviyede devreye girmesi veya devreden çıkması sağlanabilir.
Dalgıç pompa şamandırasının çalışma şekli, kullanılan şamandıra modeline, elektrik bağlantısına ve pompanın kontrol yöntemine göre değişebilir. Yüksek akım çeken dalgıç pompaların doğrudan şamandıra üzerinden kontrol edilmesi yerine kontaktör veya uygun bir röle üzerinden kontrol edilmesi gerekebilir.
Sensör Montaj Şekilleri
Dişli Montaj Kafası
- 1" dış dişli
- 1¼" dış dişli
- 1½" dış dişli
- 2" dış dişli
DN Flanş Kafası
- DN 25 Flanş
- DN 32 Flanş
- DN 40 Flanş
- DN 50 Flanş
Vidalı Montaj Kafası
- VDO Flanş Standart
- Ø70mm 5 delik Flanş
- Ø75mm 6 delik Flanş
- Özel çap
Özel Üretim
- Seviye sensörünü bağlayacağınız tankın üzerinde bulunan elemana göre imal edebiliriz.
Dirsekli Yandan Montaj
Bağlantı Şeması Örneği
Yukarıda örnek bir bağlantı şeması paylaşılmıştır. Sisteminizi yukarıda belirtildiği gibi kolayca monte edebilir bağlantılarını yapabilirsiniz. Farklı model ve çalışma sistemleri için firmamızla irtibata geçiniz.
Dalgıç Pompa Şamandırası Bağlantısı :
Dalgıç pompa şamandırası bağlantısı, pompanın kullanım amacına ve istenen çalışma şekline göre yapılmalıdır. Şamandıra, sıvı seviyesini algılayarak pompanın elektrik devresinin açılıp kapanmasını sağlar. Böylece dalgıç pompa, su seviyesine bağlı olarak otomatik şekilde çalıştırılabilir veya durdurulabilir.
Pompa şamandırası bağlantısında şamandıranın kontak yapısı ve pompanın elektriksel özellikleri dikkate alınmalıdır. Şamandıra üzerinde bulunan ortak (COM), normalde açık (NO) ve normalde kapalı (NC) kontaklar, uygulamanın çalışma senaryosuna göre kullanılabilir.
Düşük güçteki uygulamalarda uygun özelliklere sahip bir şamandıra pompayı doğrudan kontrol edebilir. Daha yüksek güçlü dalgıç pompalarda ise şamandıranın bir kontaktör veya röleyi kontrol etmesi, kontaktörün de pompa motorunu devreye alması daha uygun bir yöntemdir. Elektrik bağlantısı yapılırken pompanın gerilim, akım ve motor gücü değerleri mutlaka kontrol edilmelidir.
Dalgıç pompa şamandırası bağlantısının doğru yapılması, pompanın gereksiz yere sürekli çalışmasını önlemeye ve su seviyesine bağlı otomatik kontrol sağlamaya yardımcı olur. Elektrik bağlantıları, ilgili elektrik güvenliği kurallarına uygun şekilde ve gerektiğinde uzman bir elektrikçi tarafından yapılmalıdır.
Sıvı Seviye Kontrol Cihazları
Belirli ölçülerde sisteminize uygun modelleri kullanarak altta ve üstte biri birinden bağımsız iki farklı kontak olarak kullanabilirsiniz. Tanklarda sıvı seviyesi azaldığı zaman alt sıvı seviye kontrolü veya dolduğu zaman taşıntı alarmı olarak kullanabilirsiniz. İsteğe bağlı olarak pompa start stop şamandırası, su seviye kontrol flatörü veya mazot seviye kontrol cihazı olarak kullanabilirsiniz. Tankınıza üstten veya alttan bağlayacağınız bu ürün M10 dişli somuna sahiptir.
Yağ tanklarında, mazot depolarında, su haznelerinde, süt kazanlarında pompa kontrolü için rahatlıkla kullanabilirsiniz. Röle veya kontaktör yardımı ile endüstri ve otomasyon gibi çok farklı alanlarda kullanabilirsiniz.
Seviye Şamandıralarının Ölçüleri
Seviye Kontrol Şamandıra Çeşitleri
Sıvı seviye kontrol cihaz fiyatları ve çeşitleri için firmamızı arayınız.
Dalgıç Pompa Şamandırası Kullanım Alanları
Dalgıç pompa şamandıraları, sıvı seviyesinin otomatik olarak kontrol edilmesi gereken birçok farklı uygulamada kullanılabilir. Özellikle su tahliye sistemleri, su depoları, kuyular, sarnıçlar ve endüstriyel tanklarda dalgıç pompaların otomatik olarak devreye alınması ve durdurulması için tercih edilir.
Dalgıç pompa şamandırası kullanım alanları arasında yağmur suyu toplama depoları, bodrum ve otoparklardaki su tahliye sistemleri, fosseptik ve atık su tankları, temiz su depoları ve çeşitli endüstriyel sıvı tankları bulunur.
Uygun şamandıra modeli seçildiğinde pompanın belirlenen sıvı seviyesine göre otomatik çalışması sağlanabilir. Böylece pompanın sürekli manuel olarak çalıştırılması gerekmeden sıvı seviyesi kontrol altında tutulabilir.
Dalgıç pompa uygulamalarında farklı seviye şamandıraları ve su seviye flatörü modelleri kullanılabilir.
Kuyu ve derin depolarda kullanılacak su seviye flatörü çeşitleri, pompanın çalışma seviyesine uygun kablo boyu ve elektriksel özelliklere göre seçilmelidir.
Sıvı Seviye Kontrol Şamandırası Nasıl Çalışır?
Alt ve üst seviye alarm şamandırası veya pompa şamandırası olarak da adlandırılan bu ürün, tank içerisinde bulunan su, mazot, yağ gibi sıvıların seviyesini algılayarak elektriksel kontak çıkışı sağlar. Sıvı üst seviye şamandırası hizasına geldiğinde şamandıra topu hareket ederek kontak durumunu değiştirir. Aynı şekilde alt seviyeye gelindiğinde de elektriksel kuru kontak çıkışı alınabilir.
Algılanan kontak normalde açık kontak (NO) veya normalde kapalı kontak (NC) olabilir. Bu kontaklar, pompanın çalıştırılması, durdurulması veya farklı bir kontrol devresine komut verilmesi için kullanılabilir.
Sıvı Seviye Kontrol Rölesi Bu Şamandıra ile Kullanılır mı?
Seviye kontrol rölesi olarak kullanılan ürünler, kuyu veya kazan gibi büyük su birikintilerindeki sıvının otomatik olarak tahliye edilmesi için pompaların kontrolünde kullanılabilir. Kullanılan seviye şamandırası sayesinde kuyu belirlenen seviyeye ulaştığında pompanın çalışması, sıvı seviyesi düştüğünde ise pompanın durması sağlanabilir.
Dalgıç Pompa Şamandırası Sık Sorulan Sorular
Dalgıç pompa şamandırası ne işe yarar?
Dalgıç pompanın sıvı seviyesine bağlı olarak otomatik çalışmasını ve durmasını sağlar.
Dalgıç pompa şamandırası nasıl çalışır?
Şamandıra, su seviyesinin yükselip alçalmasına bağlı olarak elektrik devresini açar veya kapatır. Böylece pompa otomatik olarak devreye girip çıkabilir.
Dalgıç pompa şamandırası nasıl bağlanır?
Bağlantı, şamandıranın COM, NO veya NC kontak yapısına ve pompanın çalışma şekline göre yapılır. Yüksek güçlü pompalar için kontaktör veya röle kullanılması gerekebilir.
Her dalgıç pompada şamandıra kullanılabilir mi?
Uygun elektriksel özelliklere sahip şamandıra ile birçok dalgıç pompada seviye kontrolü yapılabilir. Şamandıra seçerken pompanın gerilim ve akım değerleri dikkate alınmalıdır.
