Sıvı seviye sensörü, tank, depo, kazan ve benzeri sistemlerde bulunan sıvının seviyesini ölçmek ve bu bilgiyi analog gösterge, dijital gösterge, PLC veya otomasyon sistemine aktarmak için kullanılan seviye ölçüm sensörüdür. Seta Teknik olarak su, yakıt, yağ, pis su ve farklı endüstriyel sıvılar için şamandıralı ve özel imalat sıvı seviye sensörü çözümleri sunuyoruz. Sensör boyu, montaj şekli, flanş veya dişli bağlantı, kablo uzunluğu ve elektriksel çıkış değeri uygulamanıza göre belirlenebilir.

Sıvı Seviye Sensörü Nerelerde Kullanılır?

• Su depoları
• Yakıt tankları
• Mazot tankları
• Yağ tankları
• Pis su tankları
• Hidrolik sistemler
• Endüstriyel tanklar
• Tekne ve yatlar
• Karavanlar
• Jeneratör yakıt tankları

gibi kullanım alanlarını sayabiliriz.

Sıvı Seviye Sensörü Hangi Sıvılarda Kullanılır?

Su - Mazot - Benzin - Yağ - Hidrolik Yağ - Soğutma sıvısı - Pis su - uygulamaya uygun sensör malzemesi seçildiğinde farklı endüstriyel sıvıların seviyesinin ölçülmesinde kullanılabilir.

Tankın üst kısmına erişimin mümkün olmadığı veya montaj alanının kısıtlı olduğu uygulamalarda yandan montajlı sıvı seviye sensörleri tercih edilebilir. Dirsekli yapı sayesinde sensör tankın yan bölümünden monte edilebilir. Sizin sistem ve cihazınıza göre imal edilen bir üründe her türlü dezavantajlı durumları ortadan kaldırarak avantaja çevirebilir veya olumlu yönlerini arttırarak daha kullanışlı ve komplike bir ürün haline getirebilirsiniz. Şimdi imal edilen bir sıvı seviye sensöründe yukarıdan aşağı ne gibi detayları isteğinize göre şekillendirebiliriz bunları maddeler halinde paylaşalım;

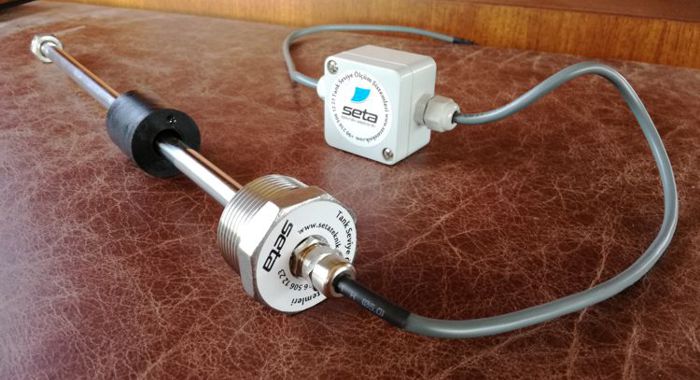

• Sensör kablosu istenilen boy ve özellikte kullanılabilir.
• Çıkış bağlantısı klemens veya buat şeklinde kutu yapılabilir.
• Kablo çıkış rakoru PG7, PG9, Silikonlu direkt çıkış gibi farklı aparatlarla yapılabilir.
• Montaj kafası Dişli, flanşlı, rakorlu veya sizin isteğinize uygun bir modelde üretilebilir.
• Montaj yerine konulan oring veya conta sayesinde sızdırmazlığı sağlanmaktadır.
• Montaj için braket, dirsek, ayak gibi eklemeler yapılabilmektedir.
• Sensör borusu istenilen çapta veya kalitedeki boru kullanılarak kimyasal veya asitli ortamlarda kullanılabilir.
• Şamandıra topu paslanmaz, poliüretan veya polietilen malzemeden imal edilebilir.
• İçine yerleştirilen reed kontakların hassasiyeti 10mm ye kadar hassas yapılabilir. (Not: Aksi belirtilmedikçe genel standart 20mm bir ölçüm hassasiyetine sahiptir.)
• Seviye ölçüm sensörüne ekstra olarak alarm kontağı konulabilmektedir.
• Sıvı seviye sensör boyu istenilen boyda imal edilebilmektedir.
• Şamandıra stoperi olarak setuskur vidalı paslanmaz veya segman konulabilir.

Bazen öyle durumlar söz konusu olur ki tanka, kazana veya depoya üstten ulaşım, müdahale veya montaj imkanı bulamazsınız. Özellikle dar mekanlarda ve üstten ulaşımı mümkün olmayan yerlerde yandan dirsekli montaj seviye sensörlerimiz sayesinde sistem ve tankınıza zarar vermeden yandan kolayca seviye ölçüm sensörünüzü monte edebilirsiniz. Yandan montaj seviye ölçüm sensörleri de tıpkı imal edilen diğer sensörlerin özelliklerine sahip olup aynı çıkış ve ölçüm değerleri ile sizlerin kullanımına sunulmaktadır.

Detaylar;

• Bu tip tank seviye sensörleri genelde gemi ve yatlarda kullanılmaktadır.
• Endüstriyel alanda dar mekanlarda kullanılmaktadır.
• Flanş ölçüsü istenildiği gibi ayarlanmaktadır.
• "L" dirsek borusu istenilen boyda yapılmaktadır.
• Ürünlerimiz 2 yıl süreyle imalat hatalarına karşı üretici firma garantisindedir.
• Alternatif üretim ve standardına uygun olarak özel imalatlar yapılmaktadır.
• Seviye ölçüm sensörlerinde fark yaratan modeller ve geniş üretim çeşitliliği.

Özel İmal Özellikleri;

• İsteğinize uygun olarak 45° açılı olarak imal edilebilir.
• Şamandıra topu veya flanşı farklı standartlarda üretilebilir.
• Hızlı ve kaliteli imalat ve kolay montaj imkanı sunar.
• Sipariş odaklı imalat yapıldığından sistem ve cihazınıza tam ve sorunsuz uyum sağlar.

Özellikle standart olarak 1¼" dişli olarak üretilen seviye sensör çeşitleri farklı ebat ve boylarda kullanıcının istediği özelliklerde üretilebilmektedir. Potansiyometrik, 4-20 mA veya 0-5 V çıkış değerine sahip üretim yapılabildiği gibi bu ürünlerden ekstra olarak alarm kontağı alarak pompa start veya stop özelliği kazandırabilirsiniz. Ayrıca analog göstergelerden ibreli olarak veya dijital sıvı seviye göstergesi ile litre bilgisi alabilirsiniz. Sisteminize özel sıvı seviye sensör çeşitleri için firmamızdan detaylı bilgi alabilirsiniz.

4-20 mA Sıvı Seviye Sensörü

4-20 mA çıkışlı sıvı seviye sensörleri, tank seviyesinin PLC, otomasyon veya endüstriyel kontrol sistemlerine aktarılması gereken uygulamalarda kullanılabilir...

Sıvı Seviye Sensörü Nasıl Çalışır?

Şamandıralı sistem için:

1. Sıvı seviyesi yükselir.
2. Şamandıra sıvıyla birlikte hareket eder.
3. Şamandıra içerisindeki mıknatıs reed kontakları etkiler.
4. Sensör elektriksel bir değer oluşturur.
5. Bu değer gösterge, PLC veya otomasyon sistemine aktarılır.
6. Sistem sıvı seviyesini kullanıcıya gösterir.

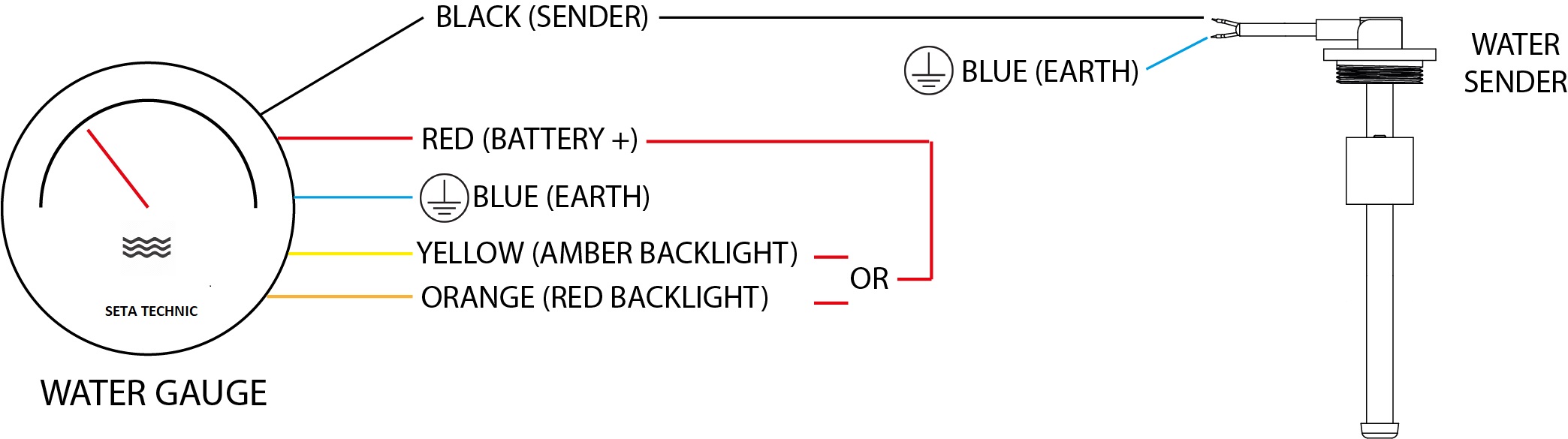

Hazır su seviye sensörlerinde standart olarak analog seviye sensörü aldığınızda göstergenin seviye sensörü ile bağlantı şekli yukarıdaki gibi yapılmaktadır. Kırmızı uç +12 volt beslenmelidir. (+24 volt ile beslemek istediğinizde kutunun içerisinden çıkan direnci de bağlayarak +24 volt ile besleyiniz. Aksi takdirde gösterge arızalanır.) Mavi ucu eksi veya toprak hattına bağlayınız. Siyah ucu sensör ucuna bağlayarak sensörün diğer ucunu eksi veya toprak hattına bağlayınız. Sarı veya turuncu kablo göstergenin iç aydınlatmasıdır. Sadece Artı (+) besleme vermeniz yeterlidir.
